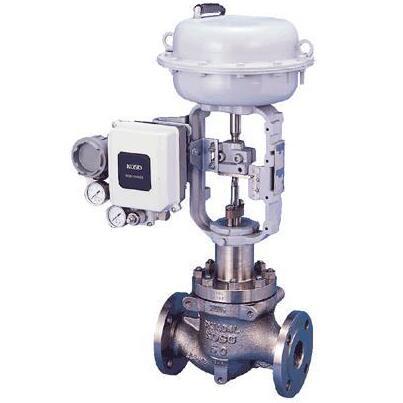

501T薄膜顶部导向型单座调节阀
501T薄膜顶部导向型单座调节阀
501T薄膜顶部导向型单座调节阀
- 产品详情
- 产品参数
501T:顶部导向型单座调节阀 551T顶部导向型单座调节阀 520T小流量单座调节阀
KOSO 顶部导向型单座调节阀具有体积小，结构简单，应用广泛的特点。适用于非空化的液体以及噪音在规定范围内的蒸汽、气体的场合。
551T仅限于JIS10K、ANSI（JPI）150#的场合，具有交货期短，价格便宜的特点。
520T适用于小流量场合的控制，特殊的设计确保阀芯不易折断。
 5200LA/501T | 5200LA/551T | 520T | 501T |
本体形式 | 501T:球形阀 | 551：球形阀 | 520T：球形阀 | |
| 511T:角阀 | ||||
公称通径 | 1/2"(15A)～8"(20A) | 3/4"(15A)～8"(80A) | 1/2"(15A)～1"(20A) | |
阀芯尺寸 | 1/8"(6A)～8"(200A) | 1/4"(8A)～3"(80A) | 1/64"(1A)～1/16"(3A) | |
公称压力 | ANSI Class 150-1500 JIS 10K～40K | ANSI Class 150 JIS 10K～40K | ANSI Class 150-600 JIS 10K～40K | |
流体温度 | -196～+538℃ | -196～+200℃ | -45～+538℃ | |
连接方式 | 法兰式(RF,RTJ),焊接型(SW、BW) | |||
阀体材质 | SCPH2/WCB,SCPH21/WC6,SCPL1/LCB,SCS13A/CF8,SCS14A/CF8M,ETC | |||
阀内件材质 | SUS316,SUS316+Stellite,SUS316+TFE etc. | SUS316+Stellite | ||
可调比 | 50:1～30:1 | 6.8～8.8 | ||
流量特性 | Liner,Eq%,On～Off | Modified Eq% | Needle flow | |
阀座泄漏量 | 硬密封 | 额定Cv×0.01% | ||
软密封 | 微汽泡级 | |||
执行机构 | 5200LA:气动薄膜式执行机构 6300LA:气动活塞式执行机构 3500LB,3600LB:全电子式执行机构 3800LA:电液式执行机构REXA | |||
类型
自力阀
品牌
KOSO
规格
DN15-DN450
材质
WCB 304 316... ...
型号
501T
